書接上文。之前的文章裏，草莓视频在线講了刹車盤的結構類型和加工工藝，接下來就說一下加工刹車盤的工藝流程和設備的選擇。這裏草莓视频在线以盤麵直徑320mm的刹車盤為例（見圖6）介紹其工藝流程。

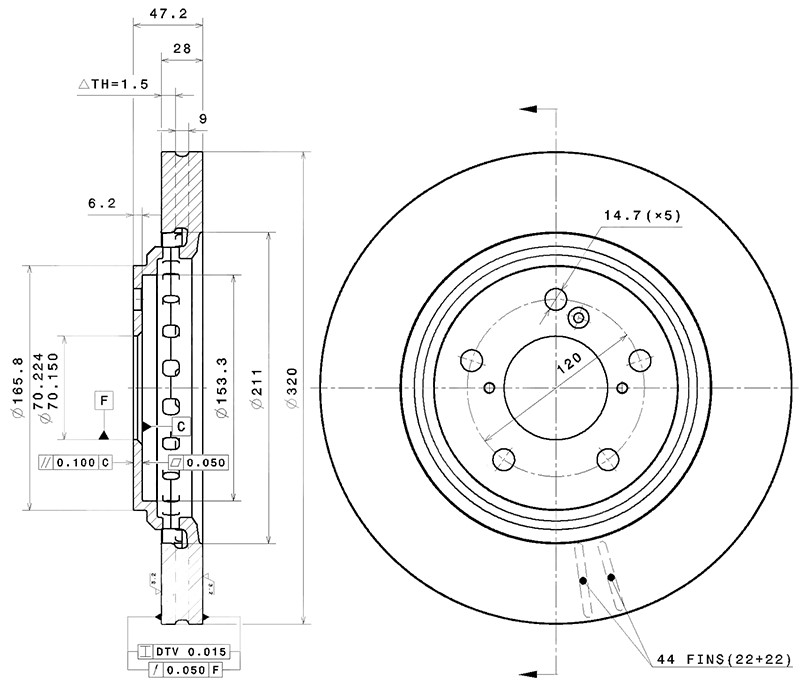

圖6 刹車盤圖樣

1.刹車盤粗車工序

        以刹車盤大端麵為粗基準，軸向定位，夾通風槽，粗精車安裝法蘭麵及安裝孔，粗車刹車麵。為保證兩剎車麵厚度相等，采用了夾通風槽的特殊工裝，這樣使得刹車麵厚度均勻，受熱及散熱速率一致，防止在刹車時產生的髙溫狀態下變形不均，影響製動效果。刹車盤數控立車加工刹車盤時的實際裝夾方式如圖7所示。

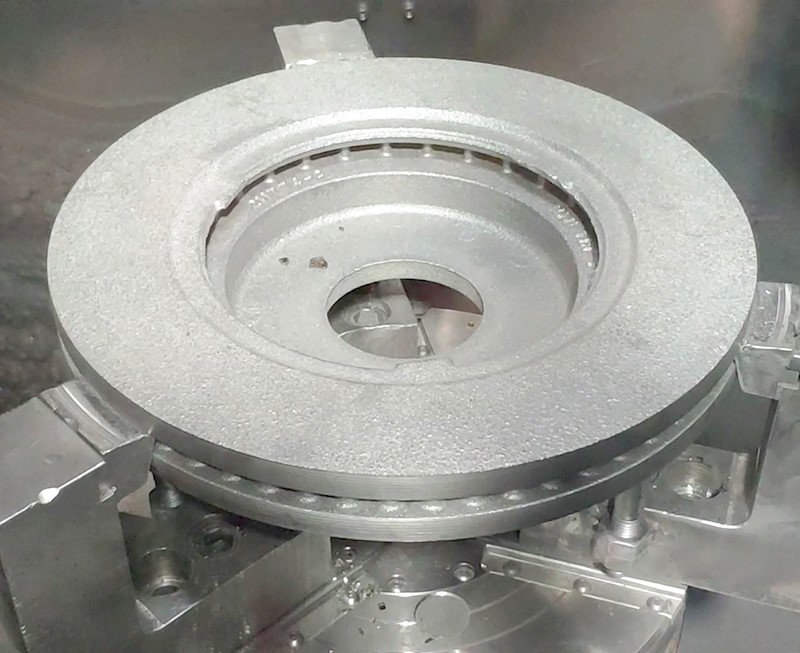

圖7 刹車盤裝夾方式

2.刹車盤精車工序

        以小端安裝法蘭端麵為基準，實現軸向定位，夾具撐內孔，粗精車大端內孔及外圓，夾刀同時精車兩刹車麵。本序重點保證兩處刹車麵的平行度及平麵度要求，為減小單刀切削時因切削力集中引起的工件變形，采用上下雙刀同時切削端麵的工藝，實現兩處刹車麵的平行度要求，由於上下兩刀產生的切削力相互抵消，可大幅提高加工精度，減少變形量。本例中的夾刀裝置相當於在滑板左側增加了一個W軸，由單獨的進給係統驅動，使用時夾具裝置上的刀夾下移參與切削，使用結束後收起到刀盤上方，以防刀盤轉位時發生幹涉，如圖8所示。

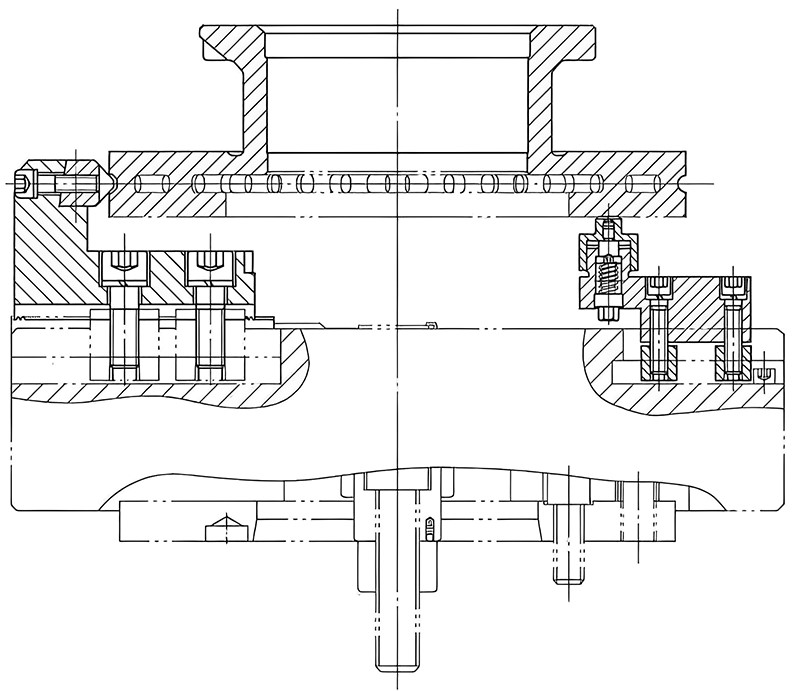

圖8 刹車盤夾具

        基於汽車刹車盤的結構類型和製造工藝進行分析研究，通過使用刹車盤數控立車雙刀車削的方法，能夠解決刹車麵的尺寸精度和幾何公差難題，以此建立的刹車盤自動生產線可大幅提高生產效率。

3.刹車盤磨花工序

        刹車盤雙端麵磨削的方式，隻是針對刹車盤的表麵紋路進行磨花，產生交叉的網紋。此種先車後磨一次磨削成型的工藝是建立在車床的基礎上加上刹車盤磨花裝置而成，刹車盤的端麵精度也基本上是車削的精度。

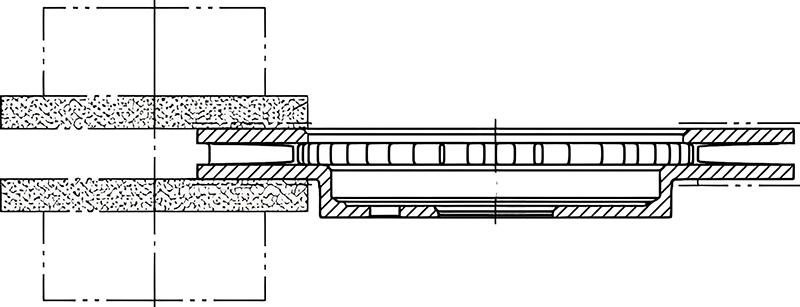

圖9 刹車盤雙端麵磨削加工

刹車盤加工設備的選擇

        如上述的3道工序，工序1和工序2都可以用刹車盤數控立車（LYV-500和LYV-SD500）來完成；工序2和工序3，可以用刹車盤車磨一體機（CMFK-L450和CMFK-LS500）來完成。當然，也可以根據實際需求和組線方案選擇專機專用，這樣可以隻用刹車盤數控立車來完成刹車盤粗車工序，用刹車盤精車機床（LYV-S450）來完成刹車盤精車加工，用刹車盤精磨機床（LYV-M450）來完成最後的刹車盤磨削加工。

圖10 各種刹車盤加工設備
