汽車刹車盤，簡單說就是一個圓的盤子，主流材質為鑄鐵，也有專供高檔車使用的碳陶複合材料。車子行進時刹車盤也是轉動的，卻在製動係統中起到了十分重要的作用。好的刹車盤製動穩定，沒有噪音，不抖動，但是對於機械加工的技術要求較高，這裏草莓视频在线就來說說刹車盤相關加工工藝的設計方案 ，供大家學習。

    刹車盤結構

    汽車刹車有盤刹和鼓刹兩種結構。與鼓式製動器比較，盤式刹車具有以下優點：

    ①盤式刹車散熱性好，在連續踩踏刹車時不易造成刹車熱衰退。

    ②刹車盤在受熱之後的尺寸變化，不會使踩刹車踏板的行程增加。

    ③盤式刹車係統反應快速，可做髙頻率的刹車動作。

    ④盤式刹車的構造簡單，且容易維修。

    ⑤刹車盤的排水性較佳。

    因此，現在很多中、髙級轎車采用全盤刹，普通轎車則采用前盤後鼓；而相對低速且需要製動力大的卡車、巴士，仍采用鼓刹。刹車製動原理如圖1和圖2所示。

圖1 刹車盤製動原理

圖2 刹車鼓製動原理

    刹車盤的類型

    刹車盤分為實心盤（單片盤）（見圖3）和通風盤（雙片盤）（見圖4）。通風盤具有通風功能。在圓周上有許多通向圓心的孔洞，稱為風道。汽車在行使中通過風道處的空氣對流，來達到散熱的目的，比實心式散熱效果要好許多。大部分轎車都是前驅，前盤使用頻率高、發熱量較大，故采用前通風盤，而後懸掛非驅動端則采用實心盤（單片盤），當然也有前後都是通風盤的。

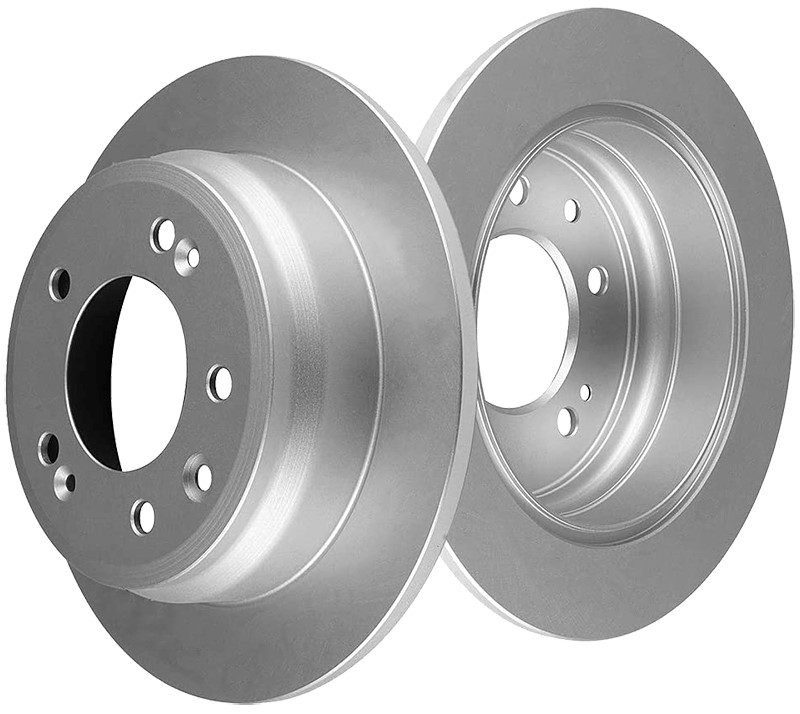

圖3 實心刹車盤（單片盤）

圖4 通風刹車盤（雙片盤）

    加工設備選擇

    刹車盤為典型的盤類薄壁零件，加工內容主要為車削和磨削工序，加工難點是如何保證成品尺寸和形位精度。考慮到部分刹車盤的直徑較大，超出了臥式車削中心的加工範圍，並且工件的裝夾和找正都比較費力，為提髙工藝剛性，優化工藝流程，現在大多數刹車盤加工企業使用的都是刹車盤數控立車（見圖5）＋刹車盤車磨一體機。

圖5 刹車盤數控立車

    加工工藝

    刹車盤加工的重點是保證尺寸精度和幾何公差要求，特別是兩處刹車端麵的平行度要求，針對不同的刹車盤，車削加工通常分成2道工序（粗車+精車）；分成3序（粗車+半精車+精車）加工時，一是為了平衡節拍，二是為了將粗、精加工徹底分開，滿足較高的工序能力指數（Cpk值）要求，而這些工序都可以在刹車盤數控立車來完成。

    磨削工序通常采用立式刹車盤車磨一體機，為追求加工效率，刹車盤磨削加工時直接對上下兩平行端麵一次磨削成形，避免了二次裝夾造成的誤差。也常使用一些超硬合金刀具及複合刀具，如陶瓷刀片、複合鑽頭等。現有工藝流程為：鑄造毛坯-粗車-精車-磨花-清洗-包裝。
